重型货架

重型货架


产品名称: 重型货架

标准尺寸:2000*600*2000*4层

异型尺寸:可订制

材质:冷轧异形钢,表面静电喷塑

型号:仓储  库房

承重:200KG-800KG/层

特点:充分利用空间 提高仓储能力


 返回列表

产品详情

结构特点:
1、常规托盘式货架,又称横梁式货架或货位式货架; 2、插接式组合装配式结构,立柱由进口连冲连轧机组冷轧加工而成,柱片为装配式结构,横梁与立柱之间为插接式连接,且配有自锁能力极强的弹簧卡式安全销,确保在货架使用和叉车操作过程中横梁与立柱连接的安全可靠性和万无一失; 3、货架层高每75mm节距任意可调,单元货架每层载荷可达4000公斤; 4、货物置于托盘之上,由叉车进行存取作业,存放方便灵活,可配置前移式电瓶叉车、平衡重电瓶叉车、普通叉车及堆高机等搬运存取设备; 5、横梁上也可铺设钢层板、木层板、网式层板等层板; 6、此种货架系统是目前常用的仓储系统类型,广泛应用于制造业、第三方物流业、配送中心、仓储式超市等各领域,此类货架在高位仓库中应用多,自动化仓库中货架也大多采用此类货架。
连接示意图:

菱形孔

水滴孔

倒八孔

标准规格:

横梁规格(mm)

横梁长度(mm)

1500

1800

2000

2300

2500

2700

3000

3300

80x50x1.5

承重(kg)

3290

2270

1845

1390

1185

1013

820

670

100x50x1.5

承重(kg)

5510

3810

3085

2330

1975

1690

1370

1130

120x50x1.5

承重(kg)

8460

5850

4730

3580

3034

2601

2105

1740

140x50x1.5

承重(kg)

8460

8420

6814

5154

4365

3740

3032

2505

160x50x1.5

承重(kg)

8460

8420

9360

7080

5990

5141

4165

3421

立柱规格(mm)

80*60,90*60,90*70,100*70,120*80 H<=10m

备注

实际应用中,横梁与立柱的选用是根据客户具体设计方案而定

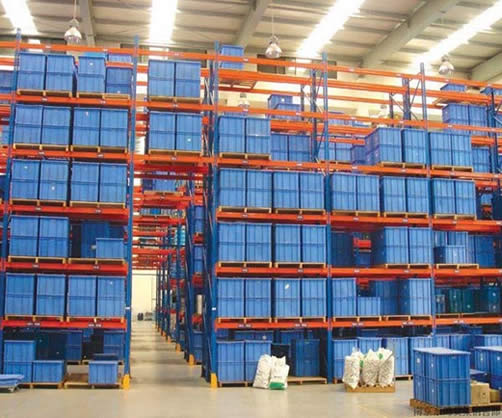

案例图片:
